NBIOT远传水表说明书
一、产品概述
(一)核心技术与功能特性
本NB物联网水表采用先进的磁阻传感计量技术,通过磁阻传感器对水流信号进行精准捕捉与转换,实现高精度计量,计量精度满足行业严苛标准,最小显示位可达0.0001m³,为用水数据的精确统计提供可靠保障。

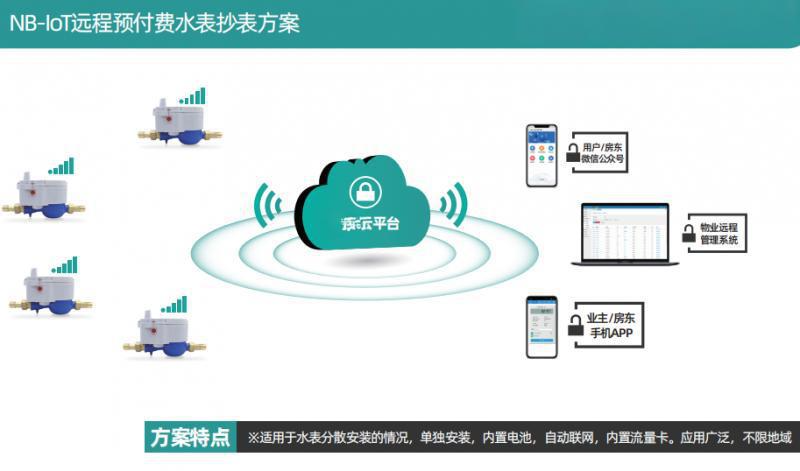

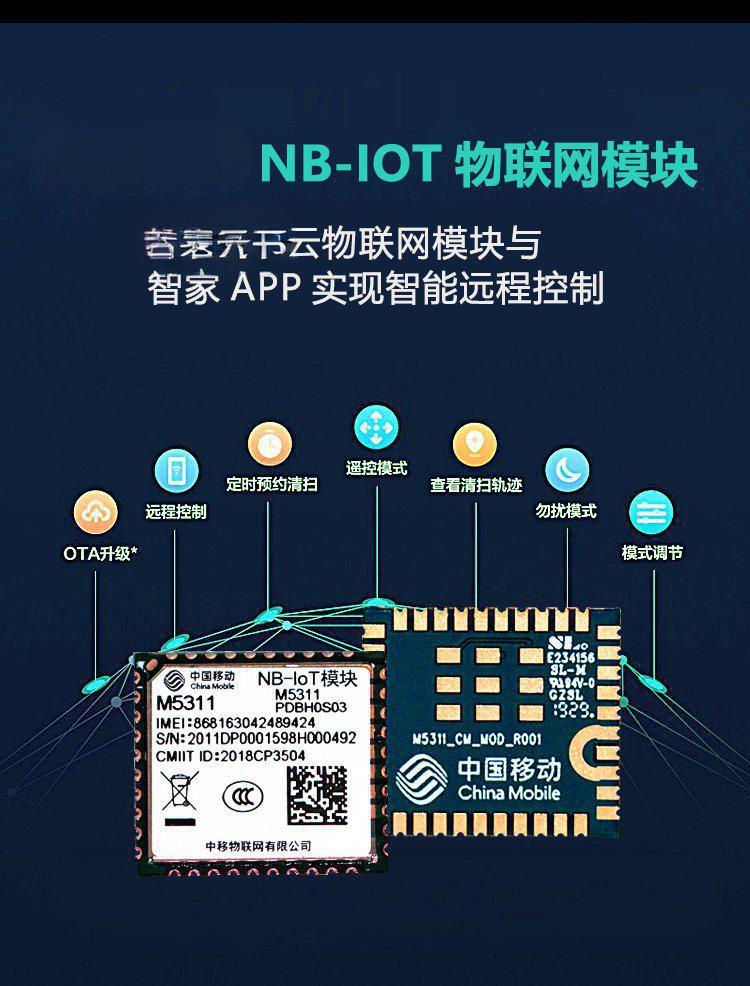

通信模块搭载中国电信/移动NB物联网平台,充分发挥蜂窝网络广覆盖、低功耗、高可靠性的优势。该平台具备强大的网络覆盖能力,即使在复杂的城市建筑环境或偏远地区,也能确保稳定的通信连接;采用先进的加密技术,保障数据传输过程中的安全性,防止信息泄露;支持远程控制、远程抄表及远程升级功能,无需人工现场操作,大幅提升管理效率,实现智能化用水管理。
(二)硬件设计优势
电源系统采用内置可更换锂电池,独特的低功耗设计使水表在静态状态下能耗极低。当上报频次为1次/日时,电池可连续使用6年,减少频繁更换电池的维护成本。水表整体具备出色的防潮、防静电性能,有效应对潮湿、多尘等复杂环境,延长设备使用寿命。
对于阀控水表,特别设计阀门定期维护机制,通过系统自动或人工干预的方式,定期对阀门进行开关测试,确保阀门始终处于正常工作状态,避免因长期未使用导致的阀门卡滞等问题。
(三)遵循行业标准
产品严格遵循以下国家标准与行业规范,确保质量与性能符合相关要求:
《GB/T 7782018 饮用冷水水表和热水水表》:规定了水表的术语、分类、要求、试验方法、检验规则、标志、包装、运输和贮存等内容,保障水表在饮用冷水和热水计量场景中的适用性。
《CJ 2662008 饮用水冷水水表安全规则》:针对饮用水冷水水表的安全性能,包括材料安全、结构安全、卫生要求等方面制定规则,确保水表在饮用水计量中的安全性。
《JJG 1622019 冷水水表检定规程》:用于规范冷水水表的检定方法和检定流程,保证水表计量的准确性和可靠性。
《CJ/T 2242012 电子远传水表》:对电子远传水表的技术要求、试验方法、检验规则等进行规定,适用于本产品的电子远传功能部分。
《CJ/T 1882018 户用计量仪表数据传输技术条件》:明确了户用计量仪表数据传输的技术要求,确保本水表与外部系统的数据交互符合标准。
二、产品优势

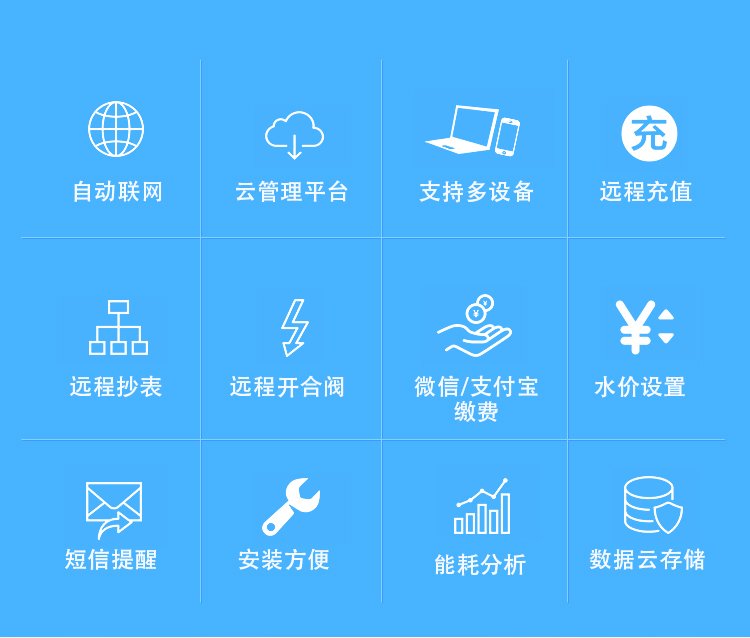

(一)卓越的通信性能
依托蜂窝网络强大的覆盖能力,水表能够在广泛的地理区域内稳定工作,无论是城市高楼林立的小区,还是偏远的乡村地区,都能实现可靠的信号连接。采用先进的加密通信协议,对数据传输过程进行全程保护,防止恶意攻击和数据篡改,确保用户用水数据的安全性和完整性。信号稳定可靠,有效减少数据传输中断和误码率,为远程抄表和控制提供坚实的通信基础。
(二)便捷的模块化设计

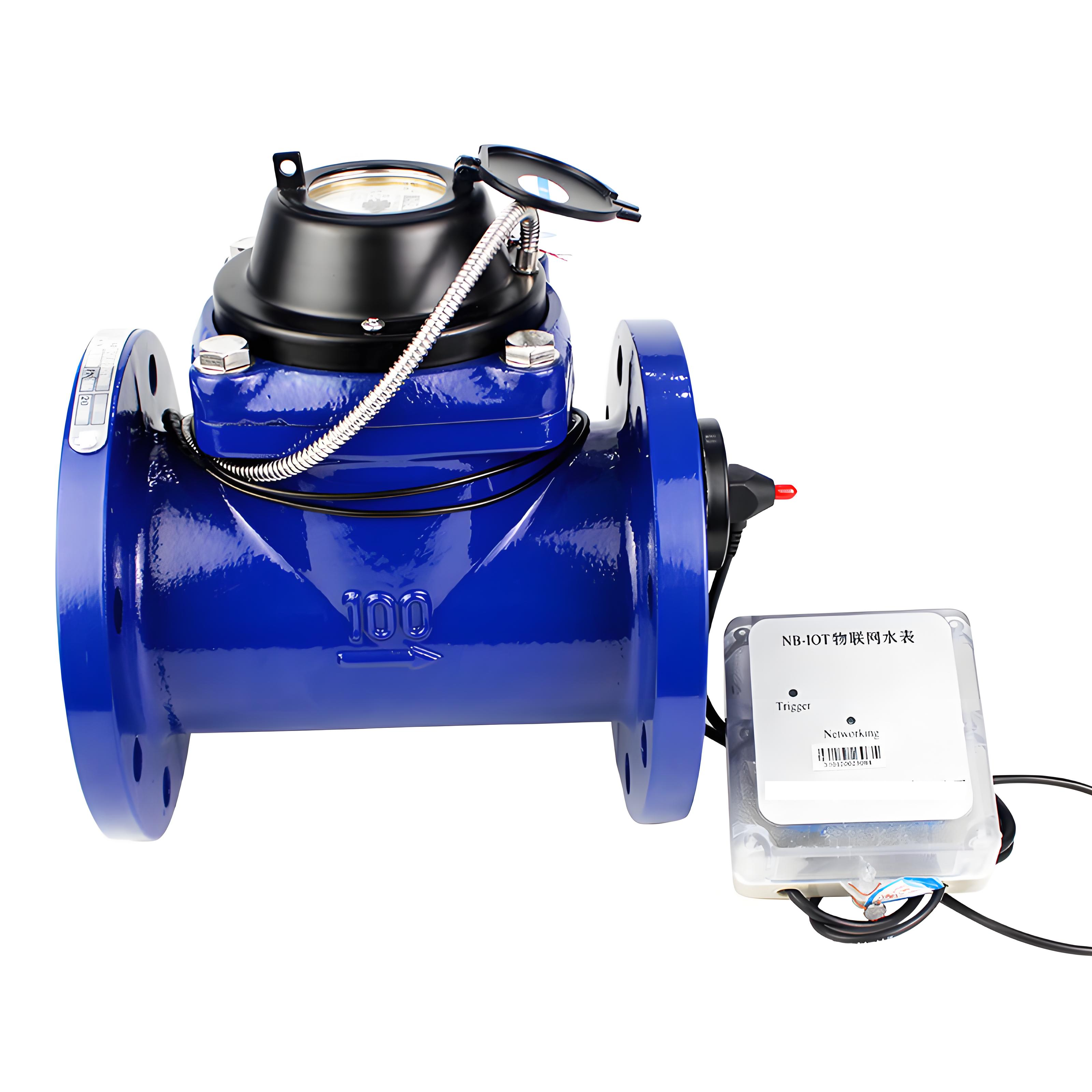

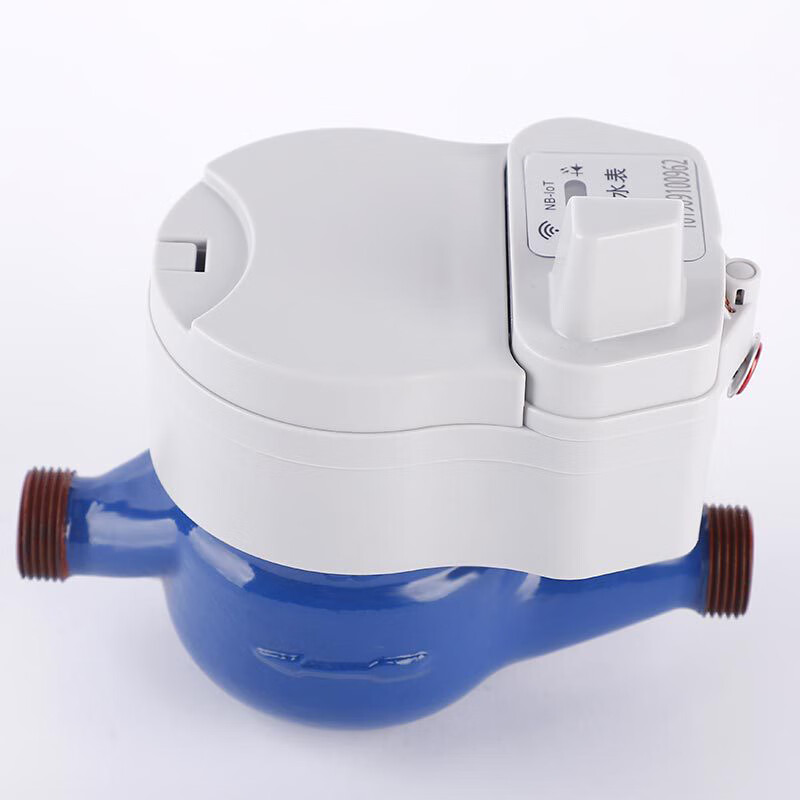

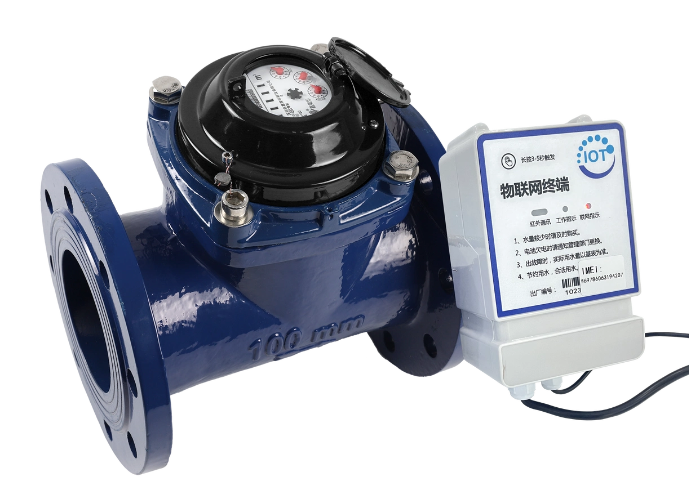

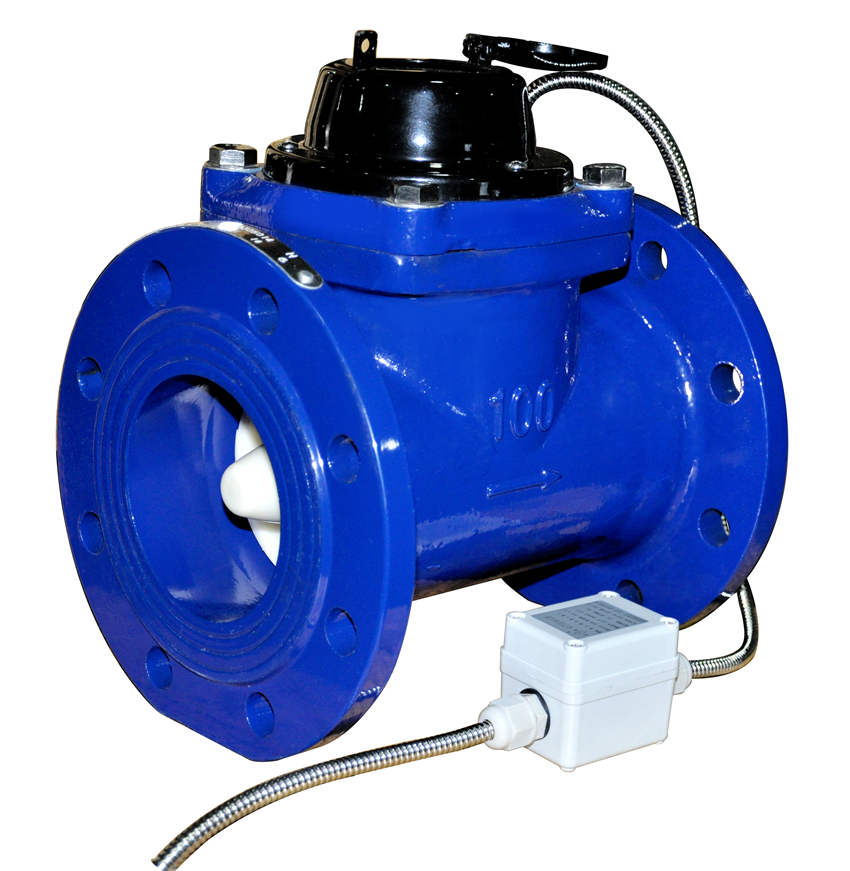

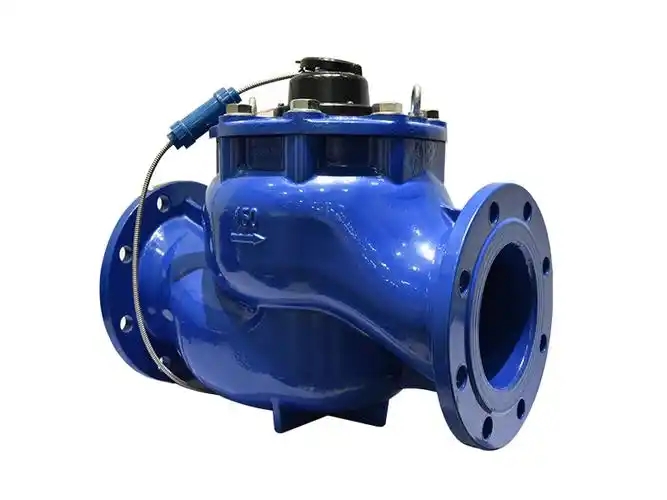

发讯模块与基表采用分体式安装结构,这种设计具有高度的互换性。当发讯模块出现故障时,无需更换整个水表,只需单独更换模块即可,大大降低维护成本和时间成本。同时,供电锂电池独立分装,电池仓设计便于操作,用户或维护人员可轻松进行电池更换,无需专业工具,提升使用便利性。
(三)直观的读数保障

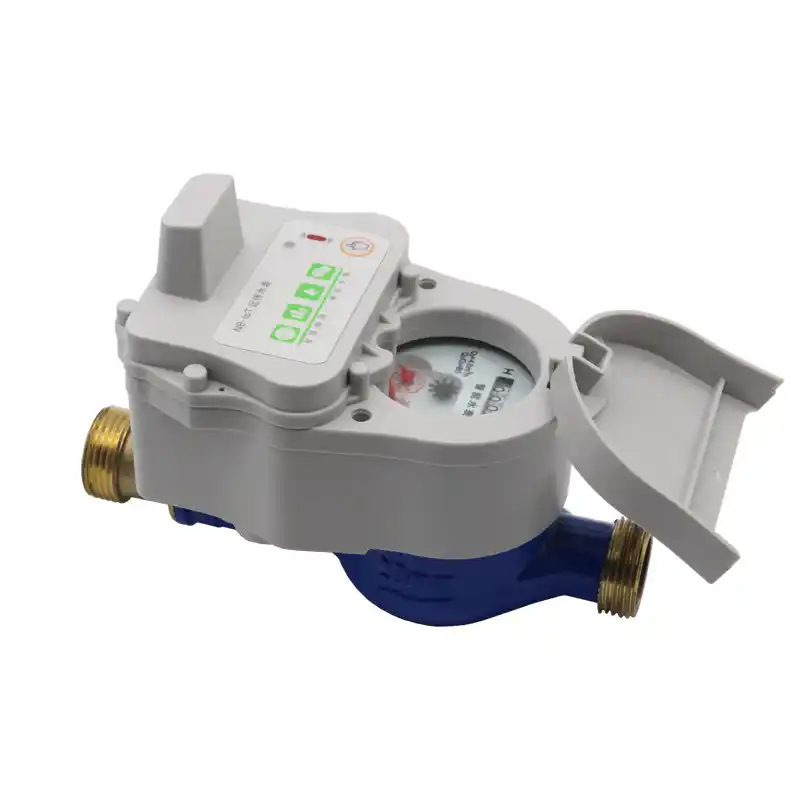

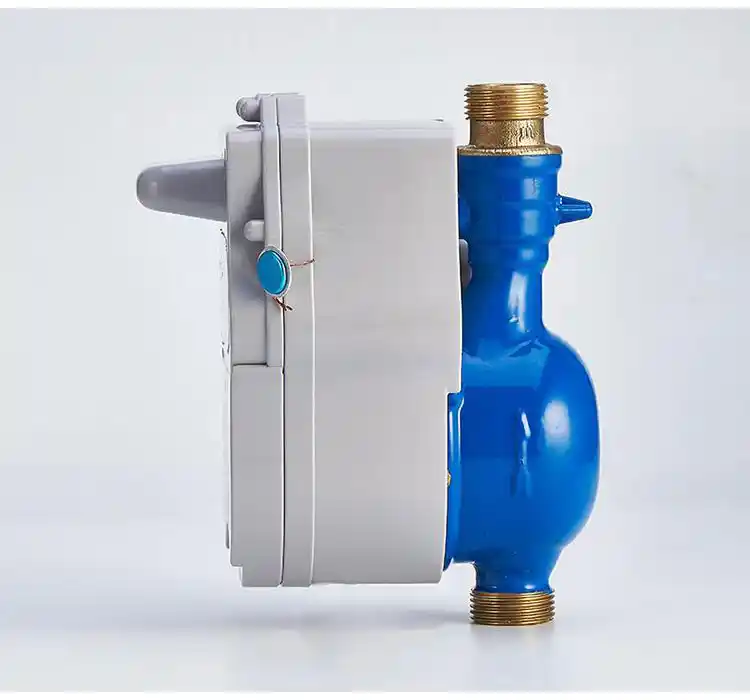

基表配备独立功能指针,即使安装电子模块后,机械指针的读数不受任何影响。这种设计确保在电子系统出现故障时,仍能通过机械指针准确读取用水量,避免因电子故障导致的读数中断或误差,为用户和管理部门提供双重读数保障,增强数据的可信度。
三、安装条件
(一)环境参数要求
1.水温范围:水表适用的水温为0~30℃,在此温度区间内,水表的计量精度和部件性能能够得到有效保证。当水温超出此范围时,可能会对水表的密封件、传感器等部件产生不利影响,导致计量误差或设备故障。
2.水压限制:工作水压不得超过1.0MPa。过高的水压可能会对水表的壳体、阀门等部件造成压力损伤,影响设备的使用寿命和计量准确性。在安装前,需使用水压表检测管道内的水压,确保符合要求。
(二)安装环境要求
1.适用场所:可安装在建筑物内(B级环境),适用于住宅、商业及轻工业领域(E1级环境)。在住宅环境中,可安装于厨房、管道井等位置;商业场所如写字楼、商场,轻工业领域如小型工厂、车间,需选择干燥、通风、无腐蚀性气体的地方,避免阳光直射和潮湿环境。
2.信号覆盖:使用场地的NB信号强度需达到覆盖标准。为确保信号质量,安装前可使用专业的信号检测工具或手机APP(支持NB信号检测功能)对安装位置进行信号强度测试。一般要求信号强度值(RSRP)不低于120dBm,以保证水表能够正常与NB物联网平台通信。
四、技术性能
(一)主要性能参数
1.数据精度与显示:显示数据最小位为0.0001m³,最大位可达99999.9999m³,能够精确记录从微小流量到大量用水的各种情况,满足不同用户对用水量计量精度的需求。
2.工作压力范围:工作压力小于1MPa,在该压力范围内,水表可稳定运行,确保计量准确。
3.防水等级:具备IP68防水等级,意味着水表能够完全防止灰尘进入,并且在深达1.5米的水中浸泡30分钟而不受影响,适合安装在潮湿、易受水溅的环境,如卫生间、户外管道井等。
4.电磁兼容性:
静电放电抗干扰度达到3级,能够承受±6kV(接触放电)和±8kV(空气放电)的静电放电干扰,减少因静电现象导致的设备故障。
射频电磁场辐射抗干扰度为2级,在80MHz~1GHz的射频电磁场辐射环境中,水表仍能正常工作,具备一定的抗电磁干扰能力,适应复杂的电磁环境。
5.电源与续航:内置可更换锂电池,在上报频次为1次/日的典型工作模式下,电池可连续使用6年。电池寿命与上报频次密切相关,若增加上报频次,电池使用时间将相应缩短。用户可通过管理平台实时监控电池电量,当电量低于预设阈值时,水表会发出低电压报警信号,提醒及时更换电池。
6.上传模式:采用天模式上传数据,每天定点上传前一日0点的累计流量数据。上传时间可根据用户需求进行设置(需通过专用工具或管理平台操作),确保数据按时、准确上传至服务器,便于管理部门实时掌握用水情况。
7.数据存储:配备64M高性能存储芯片,可记录90天内抄读的所有信息数据,包括采集时间、水表累计流量、电池电量、报警状态等。存储数据可通过远程抄表方式获取,也可在本地通过磁敏按键唤醒表计后进行查询,为用水数据的追溯和分析提供有力支持。
8.报警功能:
低电压报警:当电池电量低于设定的最低工作电压时,水表会触发低电压报警,通过显示屏幕(如有)或报警信号上传至管理平台,提醒用户更换电池。
阀门异常报警(限阀控水表):当阀门出现卡滞、无法正常开关等异常状态时,水表会发出阀门异常报警,便于及时发现和处理阀门故障,保障用水正常。
欠费告警(仅限于预付费功能水表):对于具备预付费功能的水表,当用户账户余额低于预设欠费阈值时,水表会发送欠费告警信号,并可根据设置自动关闭阀门,直至充值后恢复供水。
(二)流量参数与计量误差
在水温额定工作条件下(0~30℃),水表的最大允许误差分为两个区间:
低区(Q1≤Q<Q2):误差为±5%。低区流量通常对应较小的水流状态,如滴漏、小流量用水等,在此区间内,水表能够保证一定的计量精度。
高区(Q2≤Q≤Q4):当水温≤30℃时,误差为±2%;水温>30℃时,误差为±3%。高区流量为正常用水时的主要流量区间,通过优化设计,水表在高区能够实现更高的计量精度,满足用户对正常用水计量的准确性要求。
其中,Q1为最小流量,Q2为分界流量,Q4为过载流量,具体数值根据水表的口径和型号不同而有所差异,详见产品铭牌或技术参数表。
五、使用注意事项
(一)安装位置选择
NB水表内部集成精密电子元件,且依赖无线信号进行通讯,因此安装位置的选择至关重要。应避免将水表安装在热源附近(如锅炉、暖气片等),高温环境可能会影响电子元件的性能和寿命;同时,远离强辐射源(如变压器、无线发射塔等),强辐射可能干扰无线信号传输,导致通讯故障。此外,密封性环境(如完全封闭的金属容器内)会严重影响信号接收,应选择通风、开阔的位置安装,确保信号传输畅通。
(二)信号屏蔽避免
金属物件对无线远传信号具有极强的屏蔽作用,如金属管道、金属井盖、金属支架等。若水表安装在金属管道井内或周围有大量金属物体,会极大缩短通讯距离,严重时可能导致无法通讯。因此,在安装过程中,应尽量避免水表与金属物体直接接触,或采取信号增强措施(如使用外置天线,但需符合相关规范)。同时,要防止水表泡水,虽然水表具备IP68防水等级,但长期浸泡在水中可能会对无线信号产生一定影响,且可能导致其他部件损坏。
(三)磁敏按键操作
在表计出水端的塑壳三角号处或特定标识位置(详见产品实物标记)安装有磁敏按键,用户或维护人员可通过手动操作该按键实现对表计的控制。具体操作方法如下:
唤醒表计:长按磁敏按键35秒,表计被唤醒,屏幕(如有)显示相关信息,同时主动发起一次数据上传,便于即时获取当前水表状态和数据。
控制开关阀(限阀控水表):在表计唤醒状态下,长按磁敏按键可触发阀门开关操作,具体操作步骤和响应时间可参考产品详细说明。操作时需注意力度适中,避免损坏按键。
(四)阀门关闭排查(限阀控水表)
当阀门出现关闭情况时,可按照以下步骤进行排查和解决:
1.检查余额(预付费水表):首先确认用户账户是否存在余额不足的情况。若为预付费水表,当余额低于关阀阈值时,阀门会自动关闭。此时,用户需通过充值平台进行充值,充值成功后,可通过远程指令或本地磁敏按键操作打开阀门。
2.核对表地址信息:表地址是水表在网络中的唯一标识,若表地址信息统计错误(如地址重复、输入错误等),会导致管理平台无法正确识别水表,可能发送错误的关阀指令。需使用专用工具或管理平台检查并修正表地址信息,确保与实际安装的水表一致。
3.检测电池状态:电池电量不足或达到更换期限时,可能导致表计无法正常工作,包括阀门控制异常。通过查看表计显示的电池电量(如有)或远程读取电池状态,若电量低于临界值,及时更换新电池,更换电池后需重新唤醒表计,确保系统正常运行。
六、安装要求
(一)口径选择
根据管道口径及实际流量需求选择合适口径的水表。选择原则为:水表的常用流量(Q3)应大于或等于管道的设计流量,且小于或等于水表的过载流量(Q4)。具体步骤如下:
1. 测量管道的内径,确定管道口径(如DN15、DN20等)。
2. 统计管道内的最大流量和常用流量,参考水表的流量参数表,选择对应的口径,确保水表在正常工作流量范围内运行,以保证计量精度和设备寿命。
(二)安装方向与环境
1.安装方式:根据标度盘上的提示进行安装,有“H”标示的水表需水平安装,即表壳轴线与水平面平行,表面朝上;有“V”标示的为垂直安装,即表壳轴线与水平面垂直,水流方向为自下而上(具体以产品标识为准)。安装时,表壳上的箭头方向必须与水流方向一致,否则会导致计量错误。
2.环境要求:安装位置应避免暴晒、冰冻、污染和水淹。暴晒可能导致表内温度过高,影响电子元件;冰冻会使管道和水表内的水结冰,造成部件冻裂;污染和水淹会影响水表的外观和内部结构,增加故障风险。同时,要预留足够的空间以便于抄表和拆表操作,方便后期的维护和检修。
3.管道清洁:新装管道在安装水表前,务必将管内的石子、泥沙、麻丝等杂物冲洗干净。可通过临时连接管道,开启阀门进行通水冲洗,直至排出的水清澈无杂质为止,避免杂物进入水表内部,造成传感器或阀门堵塞,影响水表正常工作。
(三)管道配置
1.阀门安装:为便于拆装和维修,水表上下游应安装合适的阀门(如截止阀、球阀等)。阀门的通径应与水表口径一致,确保水流顺畅。在水表安装、更换或检修时,关闭上下游阀门,可切断水流,方便操作。
2.直管段要求:水表进出口应有相同管径的直管段,以保证水流稳定,减少水流扰动对计量精度的影响。一般情况下,表前应保留10D以上的直管段(D为水表公称直径),表后应保留5D以上的直管段。若直管段长度不足,可能导致水流速度分布不均,造成计量误差。
3.过滤网安装:建议在水表上游安装过滤网,过滤网的孔径应根据管道内可能存在的杂物大小进行选择,通常不大于1mm×1mm,以有效过滤泥沙、铁锈等杂物,防止损坏水表的计量部件和阀门,延长水表使用寿命。
(四)密封与同轴度
上下游直管段应同轴安装,确保管道中心线与水表中心线一致,避免因管道偏心导致的水流阻力增大和计量误差。安装时,使用密封垫进行密封,密封垫应完整、无破损,且不得突入管内。若密封垫突入管内,会改变管道内的流通面积,造成水流紊乱,影响水表的计量准确性。
七、质量保证
(一)三包服务
本产品实行“三包”政策,自出厂之日起为期12个月。在三包期内,对于铅封完好且因产品质量问题导致的故障,本公司免费提供维修和更换服务。以下情况不属于“三包”范围:
1. 因安装不当(如未按安装要求操作、擅自改动表计结构等)导致的损坏。
2. 因冰冻(未采取防冻措施导致水表冻裂)、火灾、水灾等不可抗力因素造成的损坏。
3. 人为故意破坏或私自拆卸、改装表计,导致铅封破坏或部件损坏。
(二)铅封与人为损坏处理
1. 铅封是保证水表未经授权不被拆卸的重要标识,若铅封被破坏或不完整,视为用户自行拆动表计,本公司不承担任何质量责任。
2. 对于人为造成的损坏(如碰撞、挤压、进水等),本公司提供收费检修服务。检修项目在修复完成后保用三个月,保用期内出现相同问题,免费再次检修;超过保用期,按实际情况收取费用。
(三)故障处理原则
如电子部分出现故障,计量以机械计数为准。机械指针作为独立的计量单元,不受电子系统影响,确保在电子故障时仍能准确记录用水量。用户发现电子故障后,应及时联系本公司售后服务部门,切勿自行拆解维修,以免造成更大损坏。
八、附件清单
每只水表随同以下附件(特殊客户可根据约定提供定制附件):
1.接管:2件,用于连接水表与管道,材质通常为铜或不锈钢,确保连接的密封性和耐用性。
2.螺母:2件,与接管配套使用,用于固定水表与管道的连接。
3.密封垫圈:2件,安装在接管与管道接口处,防止漏水,保证连接的密封性。
在安装前,请仔细核对附件是否齐全,如有缺失或损坏,请及时与供应商或本公司联系。
